Bagaimanakah Pemesinan Manifold Hidraulik Berfungsi?

Abstrak

Pemesinan manifold hidraulikialah proses pembuatan kritikal yang digunakan untuk menghasilkan blok kawalan bendalir padat dan berketepatan tinggi untuk sistem hidraulik. Komponen ini menentukan kecekapan, keselamatan dan kebolehpercayaan litar hidraulik kompleks yang digunakan dalam jentera pembinaan, automasi industri, sistem aeroangkasa dan peralatan tenaga. Artikel ini menerangkan cara pemesinan manifold hidraulik berfungsi, cabaran utama, pertimbangan bahan, teknik pemesinan, kaedah kawalan kualiti dan cara pengilang profesional memastikan prestasi jangka panjang dan operasi bebas kebocoran.

Jadual Kandungan

• 1. Pengenalan kepada Pemesinan Manifold Hidraulik
• 2. Bagaimana Proses Pemesinan Berfungsi
• 3. Cabaran Pengilangan Utama
• 4. Bahan yang Digunakan dalam Pemesinan Manifold
• 5. Keperluan Ketepatan dan Toleransi
• 6. Gambaran Keseluruhan Teknik Pemesinan
• 7. Kawalan dan Pengujian Kualiti
• 8. Aplikasi Perindustrian
• 9. Sokongan Pembuatan Profesional daripada Difon
• 10. Soalan Lazim

1. Pengenalan kepada Pemesinan Manifold Hidraulik

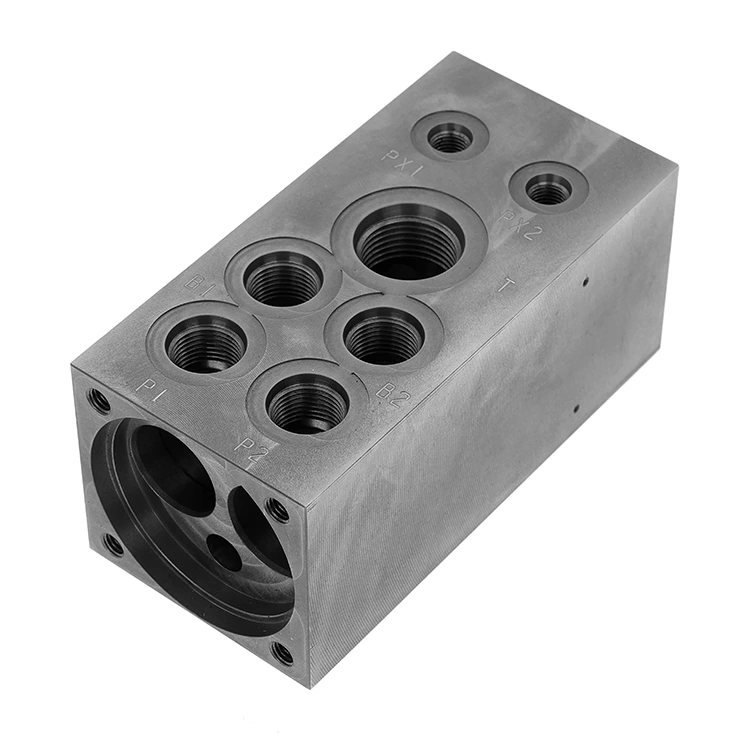

Manifold hidraulik ialah blok kejuruteraan yang mengarahkan aliran bendalir antara pam, injap, penggerak dan takungan dalam sistem hidraulik. Daripada menggunakan berbilang hos dan kelengkapan, manifold menyepadukan saluran di dalam satu blok pepejal. Ini mengurangkan titik kebocoran, meningkatkan kekompakan sistem dan meningkatkan kebolehpercayaan.

Pemesinan manifold hidraulik merujuk kepada proses pembuatan CNC yang tepat yang mencipta saluran aliran dalaman, port injap, dan permukaan pengedap dalam blok logam. Ketepatan proses ini secara langsung mempengaruhi prestasi dan keselamatan sistem.

2. Bagaimana Proses Pemesinan Berfungsi

Pemesinan manifold hidraulik melibatkan beberapa peringkat yang sangat dikawal. Setiap langkah memerlukan kejuruteraan ketepatan dan peralatan CNC canggih.

1. Reka Bentuk dan Kejuruteraan– Skema hidraulik ditukar kepada model CAD 3D yang menentukan laluan aliran, port dan permukaan pelekap.
2. Penyediaan Bahan– Blok aluminium, keluli atau keluli tahan karat berkekuatan tinggi dipilih dan dipotong mengikut saiz.
3. Pengaturcaraan CNC– Laluan alat dijana menggunakan perisian CAM untuk memastikan penggerudian dan pengilangan yang tepat.
4. Penggerudian Lubang Dalam– Saluran aliran dalaman dicipta menggunakan teknik penggerudian khusus.
5. Pengilangan dan Pengalihan– Rongga injap, port berulir, dan antara muka pelekap dimesin.
6. Deburring dan Pembersihan– Saluran dalaman dibersihkan untuk mengeluarkan serpihan dan mengelakkan pencemaran.

Setiap peringkat mesti dikawal ketat untuk memastikan kecekapan bendalir dan mengelakkan kehilangan tekanan atau kebocoran.

3. Cabaran Pengilangan Utama

Pemesinan manifold hidraulik adalah sangat kompleks kerana keperluan fungsi dan struktur yang ketat.

• Ketepatan Saluran Dalaman:Malah sisihan kecil boleh mengganggu dinamik aliran hidraulik.
• Pencegahan Kebocoran:Permukaan pengedap mesti mengekalkan kerataan dan kemasan yang sempurna.
• Pembuangan Cip:Laluan dalaman yang dalam menyukarkan pembersihan selepas pemesinan.
• Ubah Bentuk Terma:Haba yang dijana semasa pemesinan boleh menjejaskan kestabilan dimensi.

4. Bahan yang Digunakan dalam Pemesinan Manifold

Pemilihan bahan memainkan peranan penting dalam prestasi, ketahanan dan kecekapan kos.

• Aloi aluminium:Ringan dan tahan kakisan, digunakan secara meluas dalam sistem hidraulik mudah alih.
• Keluli Karbon:Kekuatan tinggi untuk aplikasi industri tugas berat.
• Keluli Tahan Karat:Rintangan kakisan yang sangat baik untuk persekitaran yang keras.

5. Keperluan Ketepatan dan Toleransi

Manifold hidraulik memerlukan toleransi yang sangat ketat, selalunya dalam mikron. Kekasaran permukaan, keserenjangan, dan konsentrisitas secara langsung mempengaruhi kedap hidraulik dan kecekapan aliran.

Pengilang menggunakan pusat pemesinan CNC termaju dengan kawalan berbilang paksi untuk memastikan kebolehulangan dan ketekalan ketekalan merentas kumpulan pengeluaran.

6. Gambaran Keseluruhan Teknik Pemesinan

7. Kawalan dan Pengujian Kualiti

Jaminan kualiti adalah penting dalam pengeluaran manifold hidraulik. Pengilang melaksanakan prosedur pemeriksaan yang ketat:

• Pemeriksaan mesin pengukur koordinat 3D (CMM).
• Ujian kebocoran tekanan
• Analisis kekasaran permukaan
• Pengesahan laluan aliran

Setiap manifold mesti lulus ujian tekanan dan pengedap untuk memastikan operasi yang selamat di bawah keadaan yang melampau.

8. Aplikasi Perindustrian

Manifold hidraulik digunakan dalam pelbagai industri di mana kawalan kuasa bendalir adalah penting.

• Jentera pembinaan (ekskavator, pemuat)
• Sistem automasi industri
• Sistem kawalan hidraulik aeroangkasa
• Peralatan marin dan luar pesisir
• Sistem penjanaan tenaga dan kuasa

9. Sokongan Pembuatan Profesional daripada Difon

Pemesinan manifold hidraulik berkualiti tinggi bukan sahaja memerlukan peralatan canggih tetapi juga kepakaran kejuruteraan yang mendalam.Difonpakar dalam penyelesaian pemesinan CNC ketepatan untuk sistem hidraulik, menyampaikan reka bentuk manifold tersuai yang disesuaikan dengan keperluan industri yang kompleks.

Daripada pembangunan prototaip kepada pengeluaran besar-besaran, Difon memastikan kawalan dimensi yang ketat, reka bentuk aliran yang dioptimumkan dan prestasi pengedap yang boleh dipercayai. Setiap produk menjalani pemeriksaan rapi untuk memenuhi persekitaran operasi yang mencabar.

Jika anda mencari prestasi yang stabil, mengurangkan risiko kebocoran dan penyelesaian hidraulik berkecekapan tinggi, Difon boleh menyokong projek anda dengan keupayaan pembuatan hujung ke hujung.Hubungi kamihari ini untuk membincangkan keperluan pemesinan manifold hidraulik anda.

10. Soalan Lazim

S1: Apakah tujuan utama manifold hidraulik?
Manifold hidraulik mengarahkan dan mengawal aliran bendalir dalam sistem hidraulik, menggantikan berbilang hos luaran dan mengurangkan risiko kebocoran.

S2: Mengapakah ketepatan pemesinan sangat penting?
Malah sisihan kecil boleh menyebabkan kehilangan tekanan, ketidakcekapan, atau kegagalan sistem disebabkan oleh dinamik bendalir tekanan tinggi.

S3: Bahan manakah yang terbaik untuk manifold hidraulik?
Ia bergantung kepada keperluan permohonan. Aluminium adalah biasa untuk sistem ringan, manakala keluli digunakan untuk persekitaran tekanan tinggi.

S4: Bagaimanakah pengeluar memastikan tiada kebocoran?
Melalui pemesinan ketepatan, kemasan permukaan, dan ujian tekanan di bawah keadaan kerja simulasi.

S5: Bolehkah Difon mengendalikan reka bentuk manifold tersuai?
ya. Difon menyediakan penyelesaian pemesinan tersuai sepenuhnya berdasarkan keperluan sistem hidraulik pelanggan.
