Injap Hidraulik: Jenis, Prinsip Kerja dan Peranannya dalam Sistem Hidraulik Moden

pengenalan

Injap hidraulik ialah peranti kawalan penting dalam sistem hidraulik yang digunakan untuk mengawal aliran, arah dan tekanan bendalir. Kebolehpercayaan injap hidraulik mempunyai kesan langsung terhadap keselamatan, kecekapan dan ketepatan gerakan jentera hidraulik. Dengan penggunaan injap hidraulik secara meluas dalam peralatan perindustrian, seperti peralatan pembinaan, mesin pengacuan suntikan mesin dan lengan robot industri, keperluan untuk kebolehpercayaan pembuatan injap hidraulik telah meningkat dalam semua jenis mesin dan peralatan.

1. Apakah Injap Hidraulik?

A injap hidraulik ialah komponen mekanikal ketepatan yang digunakan untuk mengawal aliran bendalir hidraulik dalam sistem. Dengan membuka, menutup atau menyekat sebahagian saluran aliran dalaman, ia mengawal cara tenaga hidraulik dihantar ke penggerak seperti silinder dan motor hidraulik.

secara amnya,injap hidraulik direka untuk melaksanakan tiga fungsi teras:

· Kawalan arah aliran

· Peraturan tekanan

· Kawalan kadar aliran

Fungsi-fungsi ini membentuk asas kepada semuasistem kawalan gerakan hidraulik.


2. Jenis Utama Injap Hidraulik

2.1 Injap Kawalan Arah

Injap kawalan arah mengawal arah aliran bendalir hidraulik dalam sistem. Ini biasanya digunakan untuk mengawal arah pergerakan penggerak seperti silinder hidraulik dan motor.Konfigurasi biasa termasuk:

· Injap arah 2 hala

· Injap arah 3 hala

· Injap kawalan arah 4 hala

Injap ini penting dalam sistem yang memerlukan pensuisan arah dan kawalan gerakan yang tepat.

2.2 Injap Kawalan Tekanan

Injap kawalan tekanan digunakan untuk mengelakkan bebanan sistem dan untuk mengekalkan peraturan tekanan sistem hidraulik.
Jenis biasa termasuk:

· Injap pelepasan

· Injap pengurangan tekanan

· Injap jujukan

Injap kawalan tekanan digunakan untuk memastikan keselamatan sistem dengan menghalang bebanan sistem dan untuk mengekalkan operasi sistem dengan tekanan hidraulik.

2.3 Injap Kawalan Aliran

Kawalan aliran mengawal jumlah bendalir hidraulik yang dibenarkan untuk dilalui, yang seterusnya mengawal kelajuan penggerak.

Banyak jenis aplikasi yang berbeza mendapat manfaat daripada penggunaan injap kawalan aliran, terutamanya yang memerlukan pergerakan dikawal ketat, seperti mesin CNC, robot industri dan banyak lagi.

Dengan mengawal rintangan aliran, kelajuan penggerak boleh dikawal dan sistem berjalan lancar.

3. Prinsip Kerja Injap Hidraulik

Injap hidraulik beroperasi dengan menukar laluan aliran dalaman melalui pergerakan kili di dalam badan injap. Gelendong ini digerakkan menggunakan kaedah kawalan yang berbeza, termasuk:

· Operasi manual

· Penggerakan solenoid (elektromagnet).

· Kawalan tekanan hidraulik juruterbang

· Sistem kawalan berkadar atau servo

Berkadar lanjutaninjap hidraulik membenarkan pelarasan berterusan aliran dan tekanan, menjadikannya sesuai untuk aplikasi kawalan gerakan berketepatan tinggi.

4. Kepentingan Ketepatan Pemesinan dalam Pembuatan Injap Hidraulik

Prestasi ainjap hidraulik sangat bergantung pada ketepatan pembuatan. Malah sisihan pemesinan kecil boleh menjejaskan kestabilan dan kecekapan sistem dengan ketara.

Keperluan pemesinan kritikal termasuk:

· Ketepatan kerataan tinggi permukaan pengedap

· Geometri saluran aliran dalaman yang tepat

· Petikan dalaman tanpa burr

· Kawalan toleransi dimensi yang ketat

Sebarang ketidaksempurnaan dalam kawasan ini boleh menyebabkan kebocoran dalaman, kehilangan tekanan atau prestasi hidraulik yang tidak stabil.

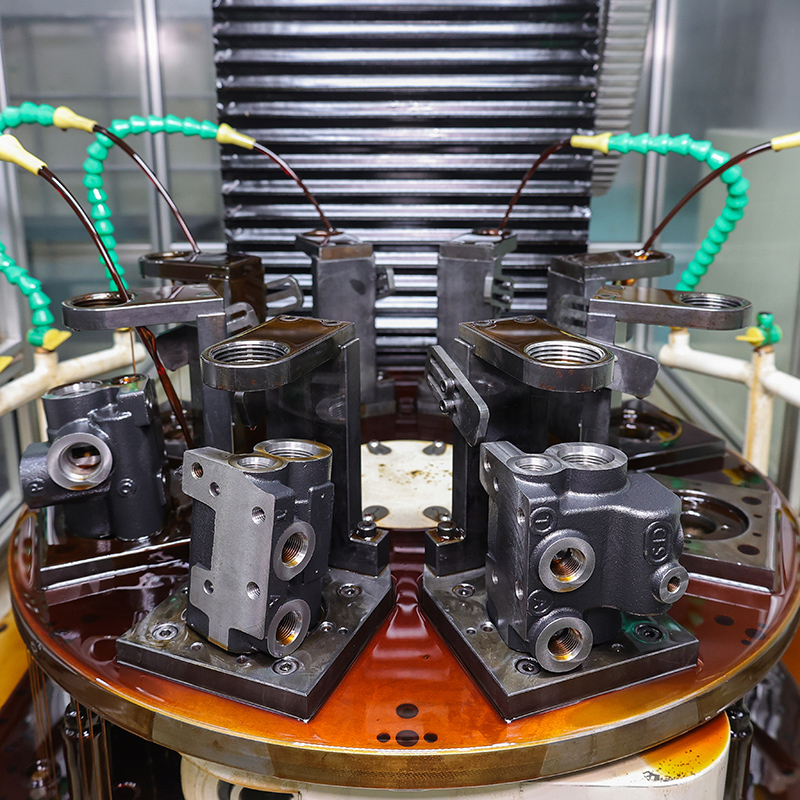

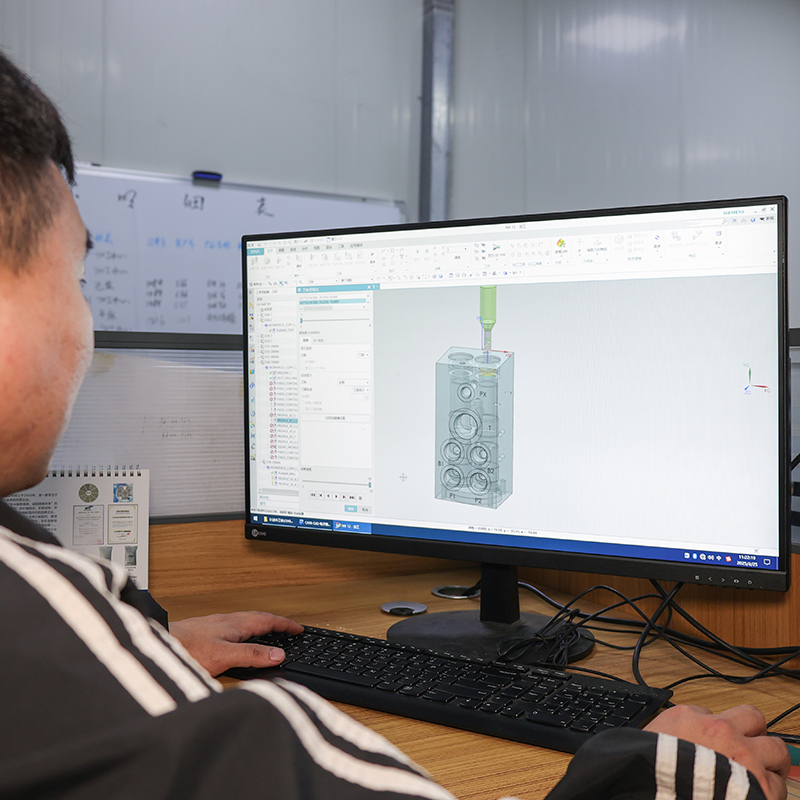

Inilah sebabnya ketepatanPemesinan CNC memainkan peranan penting dalampembuatan injap hidraulik, terutamanya untuk aplikasi industri tekanan tinggi yang kebolehpercayaan dan prestasi pengedap adalah kritikal.

5. Aplikasi Injap Hidraulik

Injap hidraulik digunakan secara meluas dalam pelbagai industri, termasuk:

· Jentera pembinaan (ekskavator, kren, pemuat)

· Sistem automasi industri

· Mesin pengacuan suntikan

· Jentera pertanian

· Penekan hidraulik dan sistem pengangkatan

Fleksibiliti mereka menjadikannya salah satu komponen terpenting dalam kuasa bendalir dan sistem kawalan gerakan.

Kesimpulan

Injap hidraulik adalah elemen kawalan penting dalam modensistem hidraulik. Memandangkan industri terus menuntut ketepatan, kecekapan dan kebolehpercayaan yang lebih tinggi, kepentingan reka bentuk injap termaju dan pembuatan ketepatan terus berkembang.

Berkualiti tinggiinjap hidraulik prestasi bergantung bukan sahaja pada reka bentuk, tetapi juga pada ketepatan pemesinan, kawalan bahan, dan keupayaan pembuatan. Untuk adatpembuatan injap hidraulik dan komponen hidraulik ketepatan,Pemesinan CNC keupayaan memainkan peranan yang menentukan dalam prestasi sistem akhir.
