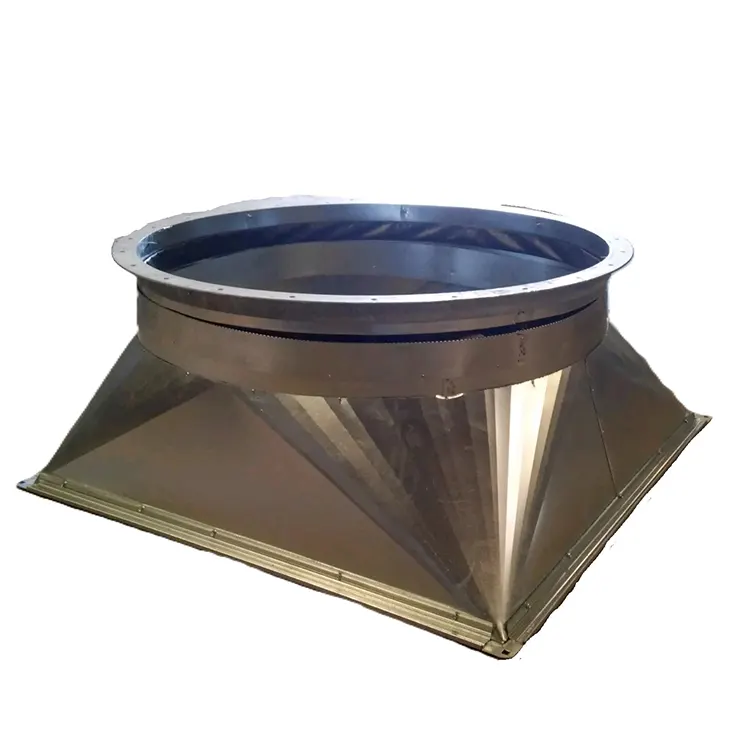

Peralihan persegi ke pusingan

CNC membengkokkan bahagian logam lembaran peralihan persegi-ke-bulat di Jentera DIFon

Pengeluar dalam industri seperti sistem pengudaraan, pemindahan cecair kimia, dan peralatan perlindungan alam sekitar sering memerlukan bahagian peralihan persegi-ke-bulat ketepatan. Bahagian -bahagian ini menghubungkan saluran persegi atau segi empat tepat/paip ke bulat, dan mereka perlu mengekalkan aliran udara yang licin, rintangan cecair rendah, dan mencegah kebocoran. Difon Machinery Co., Ltd. adalah penyedia perkhidmatan lenturan CNC yang boleh dipercayai untuk aplikasi pembentukan logam lembaran kompleks ini. Tawaran utama kami termasuk bahagian-bahagian peralihan persegi-ke-pusingan yang tersuai dan separa-kukuh untuk saluran HVAC komersial, sehingga besar untuk saluran paip pemindahan kimia perindustrian. Sekiranya anda membeli bahagian -bahagian peralihan ini dari DIFON, anda melangkau masalah komponen berbilang bersama atau menggunakan kerja manual. Anda juga mendapat rakan kongsi yang tahu bagaimana bahagian -bahagian ini mempengaruhi kecekapan keseluruhan sistem anda dan berapa lama ia berlangsung.

Bahagian peralihan persegi-ke-bulat ini mungkin kelihatan seperti "penyambung" yang mudah, tetapi reka bentuk mereka dan membuat secara langsung memberi kesan kepada kecekapan, keselamatan, dan panjang umur sistem anda. Di HVAC, peralihan yang tidak baik boleh menyebabkan pergolakan udara -ia menggunakan lebih banyak tenaga dan membuat lebih banyak bunyi. Dalam pemindahan cecair kimia, jahitan yang tidak sekata atau ketebalan dinding yang tidak konsisten boleh menyebabkan kebocoran -ini adalah bahaya keselamatan dan bahan sisa. Banyak pembekal logam lembaran standard tidak mempunyai kepakaran khusus untuk peralihan persegi-ke-bulat, sering mengakibatkan kompromi dalam ketepatan. Proses lenturan CNC khusus difon direka khusus untuk mengatasi cabaran unik geometri ini: ia lancar bergerak dari sudut (persegi/segi empat tepat) ke melengkung (bulat) tanpa berkedut bahan, menjadikannya terlalu nipis, atau melemahkan strukturnya. Proses kami direka untuk menyampaikan kedua-dua ketepatan kejuruteraan dan prestasi dunia nyata. Setiap bahagian peralihan yang kami buat bukan sahaja sesuai dengan komponen persegi dan bulat anda dengan sempurna tetapi juga membantu seluruh sistem anda berfungsi dengan lebih baik -sama ada anda bergerak udara, air, atau cecair kimia.

Pengeluaran bahagian peralihan persegi-ke-bulat anda mengikuti aliran kerja tiga fasa yang ketat: reka bentuk, pengeluaran, dan penamat, memastikan integrasi lancar ke dalam sistem anda dari awal hingga akhir. Aliran kerja ini berkaitan dengan kerumitan semula jadi bentuk, dan ia bermula dengan pengoptimuman reka bentuk terperinci. Bahagian lenturan standard mengikuti bentuk 2D mudah, tetapi peralihan persegi-ke-bulat memerlukan pemodelan 3D yang tepat. Proses ini memerlukan pengiraan tepat "corak pembangunan" - susun atur logam lembaran rata yang membungkuk ke dalam bentuk peralihan yang dikehendaki. Di Difon, pasukan kejuruteraan kami menggunakan perisian CAD maju untuk membuat model 3D bahagian peralihan. Kemudian kami menjalankan analisis elemen terhingga (FEA) untuk melihat bagaimana bahan itu akan bertindak apabila bengkok. Simulasi ini menangkap isu -isu yang berpotensi awal. Sebagai contoh, jika peralihan dari saluran persegi 200mm ke paip pusingan 150mm mempunyai radius yang terlalu ketat di satu tempat, FEA akan menunjukkan kedutan bahan. Pasukan kami akan menyesuaikan profil untuk menjadikan radius peralihan sedikit lebih besar -jadi lekuk logam lancar tanpa tekanan. Kami juga bekerjasama dengan pasukan anda untuk memastikan reka bentuk sesuai dengan keperluan sistem anda. Sekiranya peralihan akan berada dalam sistem HVAC suhu tinggi, kami akan menyesuaikan ketebalan bahan untuk berhenti melengkung. Jika ia untuk bahan kimia yang menghakis, kami akan memilih gred aloi yang menentang kerosakan yang lebih baik. Fasa reka bentuk ini adalah asas, bukan awal -sangat penting untuk memastikan proses lenturan yang lancar dan berjaya. Dalam penglibatan pelanggan baru -baru ini, analisis FEA kami mengenal pasti dan menyelesaikan titik kebocoran yang berpotensi dalam reka bentuk peralihan awal sebelum pengeluaran bermula. Sebaik sahaja reka bentuk selesai, kami berpindah ke lenturan berasaskan CNC-ini adalah langkah yang paling penting untuk peralihan persegi-ke-bulat yang lancar. Mudah U-bends atau L-Bends hanya memerlukan mesin CNC satu paksi, tetapi peralihan persegi-ke-bulat memerlukan pelbagai paksi. Mesin -mesin ini boleh menyesuaikan tekanan dan sudut di bahagian -bahagian yang berlainan dari logam lembaran. Mereka mempunyai backgauges yang boleh diprogramkan dan sensor pemantauan sudut masa nyata. Berikut adalah cara ia berfungsi untuk bahagian biasa: Katakan peralihan keluli galvanized 1.5mm yang tebal dari pusingan 250mm hingga 200mm. Pertama, kita memuat corak pembangunan rata ke meja kerja mesin. Sistem CNC menggunakan fail reka bentuk 3D untuk memetakan 8-12 "segmen lentur" -setiap untuk sebahagian kecil dari peralihan. Bagi setiap segmen, mesin menyesuaikan backgauge untuk meletakkan logam dengan tepat. Kemudian ia menggunakan tekanan yang betul untuk membengkokkan segmen ke sudut tertentu. Di antara setiap segmen, sensor sudut memeriksa jika selekoh adalah tepat. Sekiranya segmen dimatikan sebanyak 0.3 °, mesin menyesuaikan tekanan untuk yang seterusnya secara automatik. Kaedah bersegmen ini mengelakkan "memori material" - apabila logam menentang perubahan bentuk yang tajam. Ini mengakibatkan peralihan yang lancar dan berterusan dari persegi ke bulat, bebas daripada ketidakselarasan tajam atau ubah bentuk bahan.

Untuk memastikan bahagian itu siap untuk integrasi segera, ia menjalani penentukuran ketepatan dan penamat jahitan. Pertama, kami menggunakan pengimbas kontur laser untuk memetakan permukaan seluruh bahagian. Kami membandingkan peta ini dengan fail reka bentuk 3D asal untuk memastikan lengkung peralihan konsisten dan hujung persegi sesuai dengan saiz saluran/paip standard. Untuk bahagian -bahagian yang memerlukan jahitan, kami menggunakan kimpalan TIG untuk keluli tahan karat dan aluminium atau kimpalan tempat untuk keluli tergalvani. Kemudian kami mengisar jahitan lancar untuk menghilangkan mana -mana benjolan yang boleh mengganggu aliran udara atau aliran bendalir. Di samping itu, setiap kumpulan menjalani pemeriksaan pematuhan dimensi: kami menyambungkan bahagian peralihan ke saluran persegi standard dan paip bulat dan periksa jurang dengan tolok nipis. Jika mana -mana jurang melebihi 0.1mm, kami menyesuaikan parameter lenturan untuk set bahagian seterusnya. Untuk bahagian yang membawa cecair, kami menambah ujian tekanan: Kami mengelak bahagian, isi dengan air atau udara, dan periksa kebocoran pada 1.2 kali tekanan operasi maksimum sistem anda. Ini memastikan tiada cecair meresap melalui lipit peralihan.

Kelebihan utama memilih DIFon adalah pendekatan komprehensif kami untuk memastikan keserasian sistem. Banyak pelanggan datang kepada kami dengan komponen persegi dan bulat yang sedia ada. Mereka bimbang bahagian peralihan tersuai tidak akan sesuai dengan sistem lama mereka. Tto menangani kebimbangan ini, kami menyediakan perkhidmatan di lokasi atau jauh 'Pengesahan Dimensi'. Kami sama ada menghantar juruteknik untuk mengukur saluran/paip sedia ada anda atau memandu anda melalui mengukur diri anda dengan caliper digital. Kemudian kami menyesuaikan reka bentuk bahagian peralihan untuk memadankan perbezaan kecil dalam komponen anda. Sebagai contoh, jika saluran persegi anda mempunyai panjang sampingan 252mm, kami akan mengubah corak pembangunan agar sesuai dengan sesuai. Kami juga memberikan panduan pemasangan: Setiap pesanan dilengkapi dengan lembaran arahan yang mudah. Ia memberikan arahan yang jelas untuk penjajaran bahagian dan menentukan pengikat yang disyorkan. Pasukan teknikal kami juga boleh didapati melalui panggilan telefon atau video untuk menjawab soalan pemasangan -tahap sokongan yang membezakan perkhidmatan kami.

Pelanggan tetap boleh mendapat manfaat daripada penjadualan pengeluaran tersuai dan program pengurusan inventori untuk bahagian peralihan persegi-ke-bulat. Jika anda seorang pengeluar HVAC yang membuat 500 unit sebulan, kami boleh membuat pesanan berulang dengan penghantaran bulanan. Kami menyimpan bahagian-bahagian yang telah selesai di gudang yang dikawal iklim kami-kebiasaan tidak akan merosakkan keluli atau aluminium galvanized. Mempercepat kitaran pembangunan anda dengan perkhidmatan prototaip pesat kami: Jika anda membangunkan sistem pengudaraan baru dan memerlukan satu bahagian peralihan sampel untuk menguji aliran udara, kami boleh membuatnya dalam 3-5 hari perniagaan dengan garis CNC kecil kami. Ini membolehkan anda menyemak prestasi sebelum memesan banyak. Sistem kami mengekalkan rekod terperinci sejarah pesanan anda. Jika anda perlu menyusun semula bahagian yang anda beli enam bulan yang lalu, kami sudah mempunyai fail reka bentuk dan spesifikasi bahan. Ini memotong masa memimpin sebanyak kira -kira 30% berbanding dengan pesanan baru.

Bahagian peralihan persegi ke pusingan adalah lebih daripada sekadar penyambung; Mereka penting untuk prestasi sistem. Mereka adalah komponen kritikal untuk memastikan operasi sistem anda yang lancar, selamat, dan boleh dipercayai. Dengan menggabungkan lenturan CNC khusus, pengoptimuman reka bentuk, kepakaran material, dan komitmen untuk keserasian, kami memastikan bahawa setiap bahagian peralihan memenuhi keperluan dimensi dan prestasi anda. Sama ada anda membina rangkaian HVAC komersial, saluran paip kimia perindustrian, atau sistem pengumpulan habuk, bahagian-bahagian peralihan persegi-ke-bulat kami menjembatani jurang antara komponen persegi dan bulat dengan lancar. Ingin bercakap mengenai keperluan khusus anda? Minta bahagian sampel? Datanglah melihat kemudahan kami? Hubungi pasukan kami. Anda boleh menonton secara langsung bagaimana kami menjadikan logam lembaran rata menjadi bahagian ketepatan yang memastikan kecekapan dan kebolehpercayaan operasi anda.
